Handfunkgerät
Quansheng UV-K5
zurück Tipps & Tricks Index
– knappe Bedienungsanleitung, keine Hinweise zur Nutzung in der EU
Das Quansheng UV-K5 ist ein Handfunkgerät mit Zusatzfunktionen wie DTMF, 10 Gruppen Scrambler, NOAA Wetterwarnungen innerhalb der USA, UKW Radio und AM Aviation Empfang. Das Gerät entspricht den FCC Regeln und Normen, ein Betrieb in anderen Ländern ist eingeschränkt oder vielleicht sogar nicht erlaubt. Das günstige Gerät bietet mehr als ein Walkie Talkie, ich hatte zwei Handfunkgeräte im Januar 2024 gekauft und hoffe meine Tipps und Hinweise sind hilfreich.
Informationen
Die offizielle Website ist auf Englisch verfügbar, das Handfunkgerät wird ausführlich vorgestellt. Die Bedienungsanleitung als PDF Datei 1,79 MB kann man herunterladen, außerdem wird Software zur Programmierung und eine aktuelle Firmware angeboten. Es fehlen leider Hinweise zu gesetzlichen Bestimmungen außerhalb der USA, das Gerät hat eine FCC Zulassung.Preis
25,75 € inklusive kostenlosen Versand im Januar 2024 auf AliExpress beim Händler „Walkie Talkie Factory Direct Store“, den Betrag hatte ich mit der gebührenfreien Mastercard® der Advanzia Bank bezahlt. Die erste Bestellung nur gut 10 Tage vorher hatte 27,14 € inklusive kostenlosen Versand gekostet, die beiden Geräte hatten gesamt 55,32 € gekostet.https://es.aliexpress.com
Lieferumfang

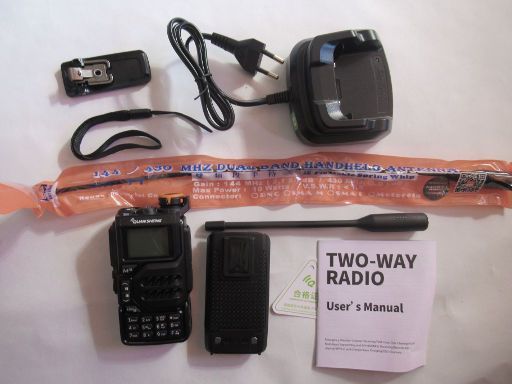

Quansheng UV-K5, Handfunkgerät, Lieferumfang Gerät, Akku, Halterung, lange Antenne, Bedienungsanleitung, Ladegerät
Der Lieferumfang besteht aus der Verpackung mit den Maßen 18 cm × 11 cm × 9,5 cm, mit dem Handfunkgerät, 1600 mAh Li-Ionen Akku, Bedienungsanleitung, Ladestation, Clip Halerung, 18 cm Standard Antenne und die 38 cm lange Zusatzantenne NA-771 Nagoy Antenna ™. Der Lieferumfang ist komplett, man benötigt kein weiteres Zubehör.
Bedienungsanleitung

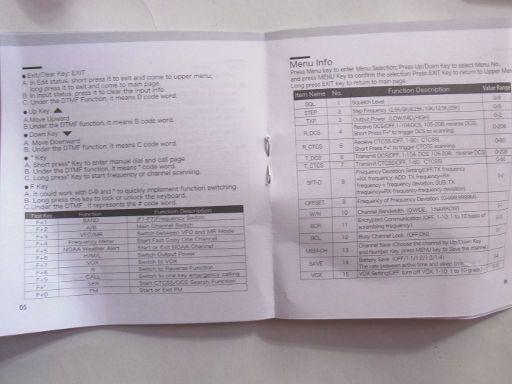

Quansheng UV-K5, Handfunkgerät, Bedienungsanleitung
Die Bedienungsanleitung auf Englisch und die 18 Seiten sind im Format 9,5 cm × 10,5 cm. Die Beschreibung ist umfangreich, für Anfänger wie mich aber nicht ausreichend. Man muss schon einige Fachbegriffe kennen und verstehen. Die Grundfunktionen sind aber problemlos und schnell erlernbar. Die Bedienungsanleitung als PDF Datei ist 1,79 MB groß und kann im Internet heruntergeladen werden.
Gerät

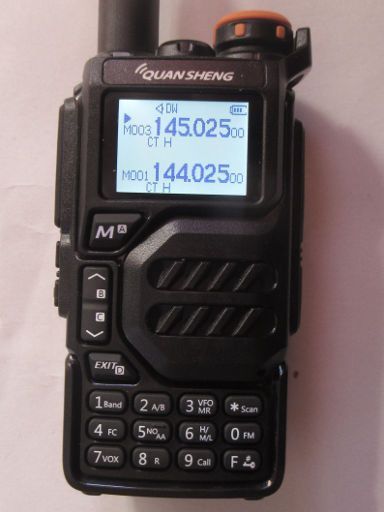

Quansheng UV-K5, Handfunkgerät, Gerät mit Bildschirm, Lautsprecher und Tastatur
Das Gerät hat eine rechtwinklige Form, besteht aus schwarzen Kunststoff und hat kompakte Maße 6,0 cm × 11,5 cm × 3,5 cm. Das abgerundete Gehäuse fühlt sich hochwertig an und mit der abnehmbaren Batterie wiegt das Gerät 225 Gramm. Die Verarbeitungsqualität des in China hergestellten Gerätes ist gut. Der LCD Bildschirm hat eine Diagonale von 3,5 cm, die Ziffern sind groß und gut ablesbar.
LCD Bildschirm

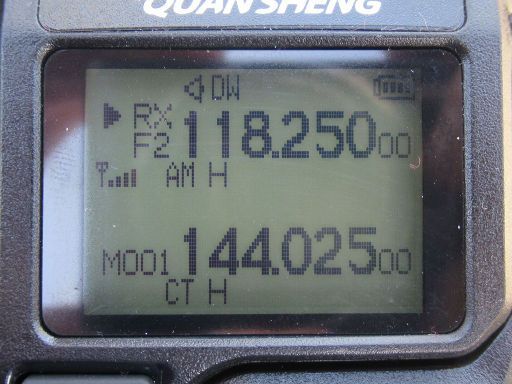

Quansheng UV-K5, Handfunkgerät, LCD Bildschirm
Der LCD Bildschirm hat viele kleine Symbole die auf einer Seite in der Bedienungsanleitung erklärt werden. Es gibt zwei Hauptkanäle, der aktuell aktive wird mit dem Dreieck angezeigt. DW steht für Dual Watch, es werden zwei Frequenzen gleichzeitig beobachtet.
Sprachverbindung

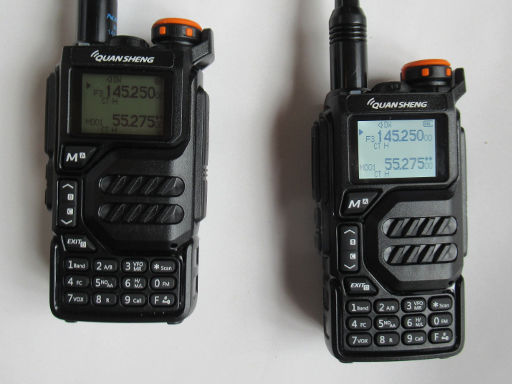

Quansheng UV-K5, Handfunkgerät, Einfache Sprachverbindung
Die Hauptfunktion, eine Sprachverbindung läßt sich einfach herstellen, beide Geräte auf die gleiche Frequenz einstellen und mit der Sendetaste sprechen.
CTCSS
CTCSS steht für Continuous Tone Coded Subaudio Squelch, das Gerät unterstützt diese Funktion, mehr Informationen auf Wikipedia.https://de.wikipedia.org/wiki/CTCSS
DTMF
DTMF steht für Dual Tone Multifrequency, das Gerät unterstützt diese Funktion, mehr Informationen auf Wikipedia.https://de.wikipedia.org/wiki/Mehrfrequenzwahlverfahren
Flugfunk Empfang
Der Flugfunk Empfang ist im Bereich von 108 MHz bis 136 MHz möglich, das Senden ist nicht möglich. Das Band wird hier mit F2 bezeichnet.https://de.wikipedia.org/wiki/Flugfunk
FM UKW Radio Empfang
Der FM / UKW Radio Empfang ist 78 MHz bis 108 MHz möglich. Die Bedienung ist entwas unlogisch da der Sendersuchlauf mit F und 2 und nicht mit Scan gestartet wird. Es werden 20 Kanäle abgespeichert.NOAA Wetter Kanäle
Es sind 10 NOAA Kanäle vorgegeben, N01 162,550 MHz, N02 162,400 MHz, N03 162,475 MHz, N04 162,425 MHz, N05 162,450 MHz, N06 162,500 MHz, N07 162,525 MHz, N08 161,525 MHz, N09 161,775 MHz und N10 163,275 MHz. Das NOAA Weather Radio-Netzwerk ist ein öffentlicher Dienst von der National Oceanic and Atmospheric Administration. Der Empfang ist nur auf US Gebieten möglich.https://de.wikipedia.org/wiki/National_Oceanic_and_Atmospheric_Administration’s_Weather_Radio
Akku

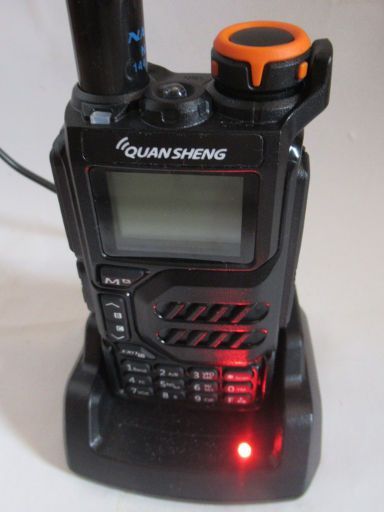

Quansheng UV-K5, Handfunkgerät, Gerät in der Ladeschale
Der Lithium Ionen Akku hat 1600 mAh, das reicht für eine Betriebszeit von gut 24 Stunden, die Angabe ist natürlich ungenau da der Stromverbrauch von vielen Faktoren abhängt. Es gibt eine Balkenanzeige oben rechts im LCD Bildschirm und eine Ansage “low voltage“ wenn der Akku erschöpft ist. Es ist sinnvoll erst aufzuladen wenn der Akku leer ist, die Ladezeit beträgt 3 Stunden.
Technische Daten
| Hersteller | Quansheng |
| Modell | UV-K5 |
| Kanäle | 200 |
| UHF | 400 MHz bis 470 MHz Senden und Empfangen, 470 MHz bis 600 MHz Empfangen |
| VHF | 136 MHz bis 174 MHz Senden und Empfangen, 174 MHz bis 350 MHz Empfangen, 350 MHz bis 400 MHz Senden und Empfangen |
| AM | 108 MHz bis 136 MHz Empfangen |
| FM | 50 MHz bis 76 MHz und 76 MHz bis 108 MHz Empfangen |
| Sendeleistung | bis 5 Watt |
| NOAA Kanäle | 10 |
| FM Kanäle | 20 |
| Frequenzstabilität | +/- 1 ppm |
| Modulierung | 11K OF 3E 12.5KHz,16K 0F 3E 25KHz |
| Maße Höhe, Breite, Tiefe | 115 mm × 60 mm × 37,5 mm |
| Gewicht inklusive Batterie | 234 Gramm |
| Temperatur Einsatz | –20 bis 60° Celsius |
| Antennen Impedanz | 50 Ohm |
| Akku Spannung | 7,2 Volt |
| Akku Kapazität | 1600 mAh |
| Herstellungsland | China |
Hersteller
Fujian Quansheng Electronics Co, LTDAdd No 82 Quizhong Industry Area
Xiamei, Nanan Fuijan, 362302
China
